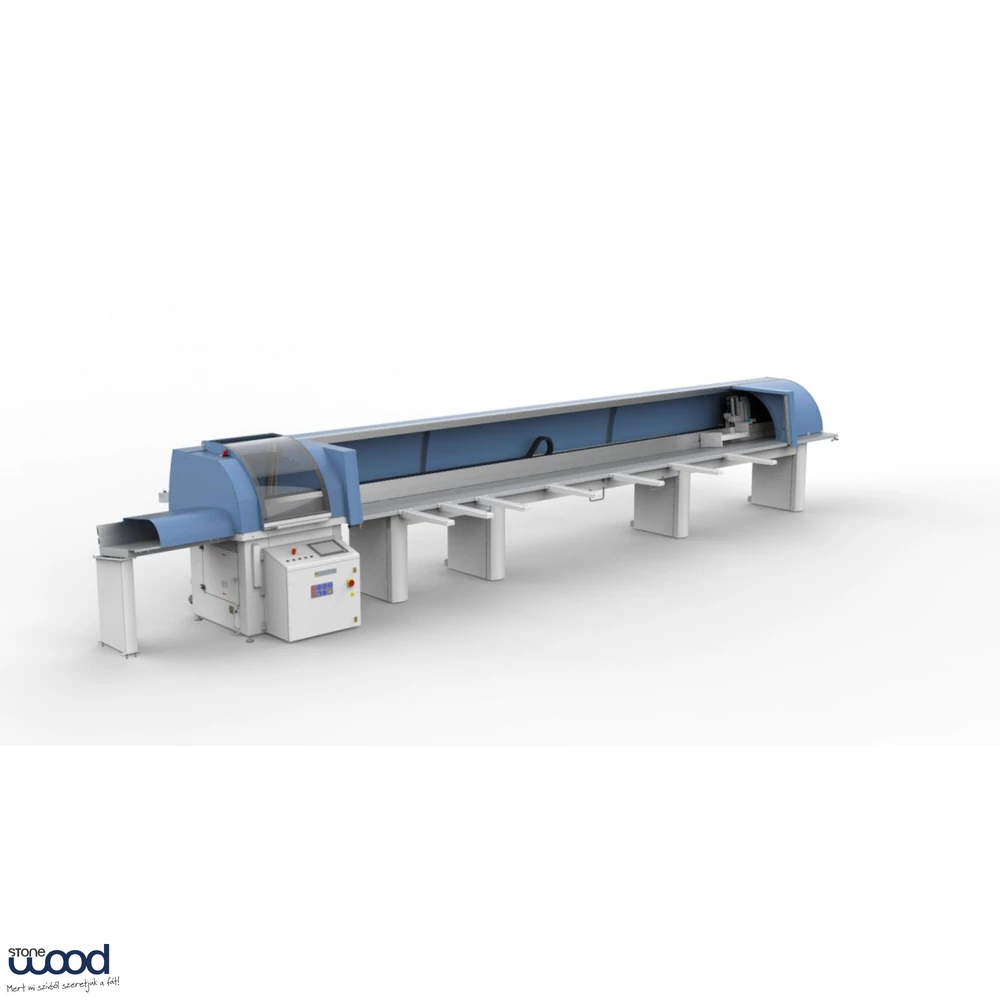

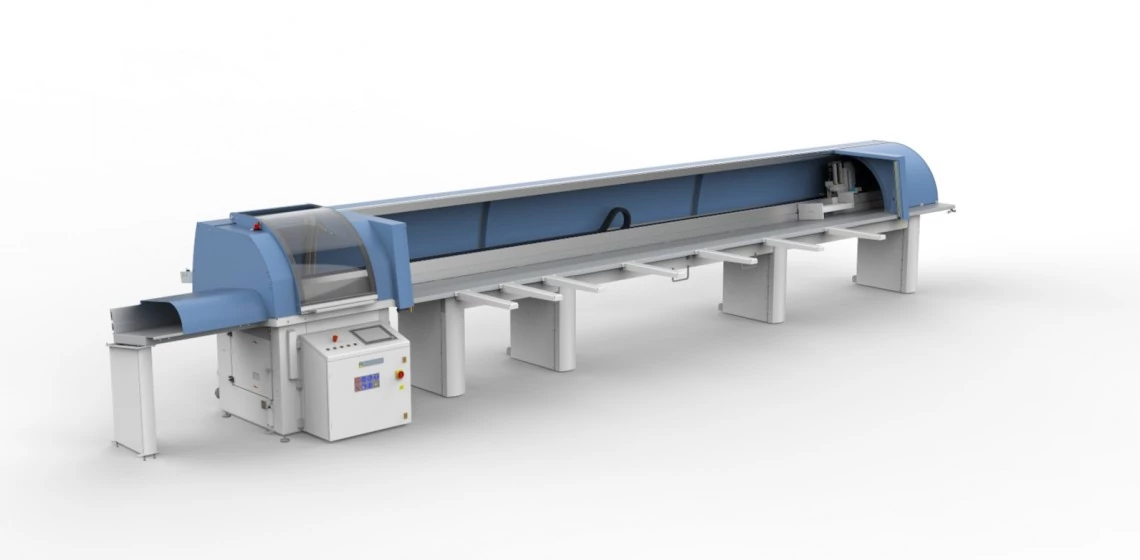

Stromab TR601 MX- TR601F Mx optimalizáló fűrész
StromabLeírás
A Stromab TR601 MX / TR601F MX automata keresztvágó fűrész olyan üzemeknek készült, ahol nagy sorozatú, ismétlődő keresztvágási feladatok zajlanak, és fontos a minimális selejt, a nagy termelékenység és a pontos hosszméret. Ideális választás fa csomagolóipar, ládagyártás, raklapelem-gyártás, illetve bármely olyan üzem számára, ahol rakatvágás (stack cutting) segítségével kell a kapacitást maximalizálni.
A gép elektronikus toló-előtolással működő automata keresztvágó, amely teljes vágáslista-optimalizálást és hibakiejtést végez. Az operátor feladata gyakorlatilag a gép kiszolgálására és felügyeletére korlátozódik, miközben a szoftver optimalizálja a darabolást, figyelembe véve a megrendeléseket, prioritásokat és a hulladék minimalizálását.
Működési koncepció – automata keresztvágó fűrész elektronikus push-feed rendszerrel
A TR601 MX egy automata keresztvágó fűrész elektronikus push-feed tolóval, amely hidraulikusan hajtott vágóegységet és 600 mm átmérőjű fűrészlapot alkalmaz. A 9,2 kW-os főmotor (≈ 12,5 LE) gondoskodik arról, hogy rakatban, nagy keresztmetszettel történő vágásnál is maradjon tartalék a gépben.
A vágóegység:
- Fűrészlap átmérő: 600 mm
- Fűrészlap fordulatszám: 2600 ford/perc
- Főmotor teljesítmény: 9,2 kW
- Hajtás: hidraulikus, automatikus vágómozgás
- Asztalmagasság: 1000 mm
- Asztal dőlésszöge: 8° (jobb anyagfelfekvés, kevesebb visszarúgás)
- Min. keresztvágási szelvény: 20 × 10 mm
- Üzemi nyomás: 6–8 bar
- Elszívó csonkok: 2 × Ø100 mm
A gép 2100 kg-os nettó tömege biztosítja a stabil, rezgésmentes működést, ami hosszú távon is pontos vágásokatgarantál.
Elektronikus push-feed – fogasléces, brushless szervós előtolás
Az elektronikus toló-előtolás (push-feed) a gép „lelke”: lineáris vezetékeken mozgó kocsi, amelyet fogasléces, brushless szervomotoros hajtás visz előre. Ez a megoldás teszi lehetővé, hogy a gép:
- 4000–14000 mm hosszúságú munkadarab-/rakathosszal dolgozzon,
- Max. sebesség: 90 m/perc,
- Max. pozicionálási sebesség: 90 m/perc,
- Max. visszafutási sebesség: 90 m/perc,
- Pozicionálási pontosság: ±0,4 mm,
- Max. rakatsúly: 350 kg 7000 mm-ig, 750 kg 8000 mm felett.
A rakatvágás (stack cutting) lényege, hogy nem egyesével, hanem rakatba fogott léceket, deszkákat vág a gép – ugyanazzal a pozicionálással. Ez drasztikusan csökkenti az egy darabra eső ciklusidőt, a gép vágási ciklusideje pedig mindössze 4 másodperc.
Beckhoff vezérlés, optimalizálás, OPTI / OPTI PLUS hibakiejtés
A vezérlés Beckhoff elektronika alapú, 12”-os, nagy felbontású érintőkijelzős monitorral és Windows operációs rendszerrel, 3D grafikus, intuitív felhasználói felülettel.
A szoftver fő funkciói:
- Vágáslisták készítése a gépen vagy importálása Ethernet / USB kapcsolaton keresztül,
- Automatikus vágáslista-optimalizálás 4 kritérium szerint:
- maximális hossz (kihasználtság),
- minimális hulladék,
- vágási sorrend,
- prioritás (megrendelés, gyártási sorrend). Stromab
-
OPTI funkció: a munkadarab hosszát fotocella méri automatikusan,
-
OPTI PLUS funkció: fluoreszkáló jelölések felismerése a csomó- és hibakivágásokhoz, így a hibás szakaszok automatikusan kiesnek a vágási logikából.
Lehetőség van címkenyomtató és inkjet nyomtató integrálására is, így a levágott darabok azonnal azonosíthatók, jelölhetők a további gyártási lépésekhez.
TR601F MX – integrált notching maróegység
A TR601F MX változat egy integrált notching maróegységet kap, amellyel a gép vágó- és maróközponttá válik. A főbb paraméterek:
- Marómotor teljesítménye: 4 kW (opció: 5,5 kW és 7,5 kW),
- Max. marófej átmérő: 280 mm (furat Ø40 mm),
- Max. marási szélesség: 100 mm,
- Marólöket: 400 mm,
- Marási mélység: 0–75 mm tartományban, kézi beállítással (opció: elektronikus mélységpozicionálás),
- Notching egység nettó tömege: 750 kg.
Ezzel a konfigurációval a vágott elemek ugyanazon géplépésben kaphatnak kivágásokat, fészkeket, bemarásokat, így kevesebb gép, kevesebb anyagmozgatás és rövidebb gyártási átfutási idő érhető el.
Biztonság, elszívás, karbantartás
A hidraulikus vágóegység, a döntött asztal, a fotocellák és az átgondolt védőburkolatok együttese magas szintű üzembiztonságot nyújt. A 2 × Ø100 mm-es elszívó csonk lehetővé teszi a gép integrálását akár meglévő ipari elszívórendszerbe is, minimalizálva a forgács- és porterhelést.
A stabil, több mint 2 tonnás gépváz, a professzionális hidraulikus és elektronikus komponensek, valamint a moduláris felépítés csökkentik a karbantartási igényt, és megkönnyítik az esetleges szervizelést.
Technológiai integráció és magyar támogatás
A TR601 MX / TR601F MX könnyen beilleszthető komplett asztalosüzemi vagy raklapelem-gyártó technológiába: lapszabászgép, optimalizáló keresztvágó, élzáró, kontaktcsiszoló, prés, porelszívás, kompresszor. A géphez magyar nyelvű technológiai tanácsadás, beüzemelés és operátorképzés biztosítható, amely segít csökkenteni a selejtet és gyorsítani a megtérülést.
További gyári információkért látogasson el a Stromab oldalára: Stromab TR601 MX / TR601F MX gyári termékoldal .
Faiparigepek.com - faipari gépek és technológiák
Vélemények
Mekkora termelékenység érhető el Stromab TR601 MX keresztvágóval?
A Stromab TR601 MX a hagyományos keresztvágókhoz képest más nagyságrendű termelékenységet biztosít. A rakatvágás, a 4 másodperces vágási ciklusidő és a 90 m/perc-es előtolási sebesség kombinációjával egy jól szervezett raklapelem- vagy csomagolóanyag-gyártó üzem jelentősen növelheti az óránkénti és műszakonkénti darabszámot, miközben a vágáslista-optimalizálás csökkenti a hasznos faanyag veszteségét.
Technológiai tanácsadással segítünk kiszámolni, hogy az Ön üzemében mekkora kapacitásnövekedés érhető el, hogyan csökkenthető a kézi munka aránya, és milyen megtérülési idő várható. Kérjen személyre szabott ajánlatot és üzembejárást, hogy a Stromab TR601 MX / TR601F MX beruházás már a tervezés fázisában jól kalkulálható legyen.
Részletesebb termékelőny: A Stromab TR601 MX- TR601F Mx optimalizáló fűrész olyan porelszívó vagy szűrési megoldás, amelynél a döntő szempont általában a tisztább munkatér, az üzembiztos porleválasztás és a folyamatos üzem. Egy ilyen tételnél a valós értéket az mutatja meg, mennyire könnyen illeszthető be a meglévő technológiába és napi rutinba. Ez a termék ezért elsősorban forgács- és porskezeléshez, faipari gépsorok mellé és műhelyi levegőtisztasághoz lehet jó választás, különösen akkor, ha a feladat nem eseti, hanem ismétlődő vagy folyamatos igénybevételű.
Használati szempontból mit jelent ez? A jelenlegi leírásból kiemelhető Stromab TR601 MX / TR601F MX, nagy sorozatú, ismétlődő keresztvágási feladatok és minimális selejt, amelyek a mindennapi használatban közvetlen gyakorlati előnnyé fordulnak. A jól megválasztott kialakítás a gyakorlatban könnyebb beillesztést, áttekinthetőbb munkafolyamatot és stabilabb végeredményt adhat. A leírásban megjelenő 601 M, 600 mm, 9,2 kW méret- vagy műszaki jelölések segítenek a megfelelő rendszerkapcsolat és alkalmazási tartomány meghatározásában. A gyártói forrásként ellenőrizhető háttérinformáció elérhető a kapcsolódó hivatalos oldalon is: www.stromab.com.
Műhelyi és üzemi alkalmazás: A Stromab TR601 MX- TR601F Mx optimalizáló fűrész akkor tud igazán jól teljesíteni, ha a körülötte lévő technológia is megfelelően van méretezve. A helyes választást az segíti, ha a műhelyi környezet, az anyagméretek, az ütemezett terhelés és a kapcsolódó gépek követelményei egyszerre kerülnek mérlegre. Ez különösen fontos akkor, ha a termék kapcsolódik elszívó-, adagoló-, továbbító-, vágó- vagy felületkezelő rendszerhez, mert a valódi hatékonyság mindig a teljes folyamatban mérhető.
- Fő fókusz: A tisztább munkatér, az üzembiztos porleválasztás és a folyamatos üzem.
- Tipikus felhasználás: Forgács- és porskezeléshez, faipari gépsorok mellé és műhelyi levegőtisztasághoz.
- Választási előny: a termék nemcsak önállóan értelmezhető, hanem jól integrálható a meglévő műhelyi rendszerbe is.
- Gyakorlati megjegyzés: a pontos konfiguráció, felszereltség és kapacitás gyártói kivitel szerint eltérhet, ezért érdemes a végleges illesztést a teljes rendszer oldaláról vizsgálni.
Összegzés: Röviden: ez a megoldás azoknak kedvez, akik nem pusztán alkatrészt vagy gépet keresnek, hanem kiszámítható, jól illeszthető műhelyi teljesítményt. A Stromab TR601 MX- TR601F Mx optimalizáló fűrész leírása így nemcsak keresőbarátabb és informatívabb, hanem a vásárlói döntést is jobban támogatja, mert kiemeli azokat a tényezőket, amelyek a tényleges használat során számítanak: az illeszthetőséget, a kiszámítható működést és a feladathoz való szakmai megfelelést.
