OMEV 300-500 db/órás raklaszegező technológia, raklapszegező hidraulikus, hosszvágó, keresztvágó, daraboló, pneumatikus körfűrész, optimalizáló, hibakiejtő, raklapelem, egyutas raklap, EU raklap, raklapszegezés

Omev
Cikkszám: Omev 300-500
Nem értékelt
Helyszínre szállítás és beüzemelés
Oktatás - igény szerint
Országos szervíz szolgáltatás
12 hónapos garancia
Kérdések - válaszok - Eredmények
Tel: 06-96-890-878 - 06-30-960-4579

Leírás és Paraméterek



A fenti gépsor már kettő darab szegező berendezésből épül fel, úgynevezett folyamatos asztalok segítségével történik a gyártási ciklus. Ebben az esetben az egyes szegező berendezés végzi el a raklap felső teríték szegezését majd egy 180 fokos fordító segítségével a második szegező gépen történik a talpdszkák szegezése. Előnye a sornak ,hogy folymatos a munkadarab előre haladása az alternáló asztalú berendezésekhez képest, ezáltal lényegesen kevesebb az állásidó.A gépsor alkalmas műszakonként 2500-3500 db széria méretű raklap komplett gyártására. A kiegészítő egységek a a raklap különböző részeit munkálják meg ami elengedhetetlen a szabványos például EUR vagy Epal raklap esetén.

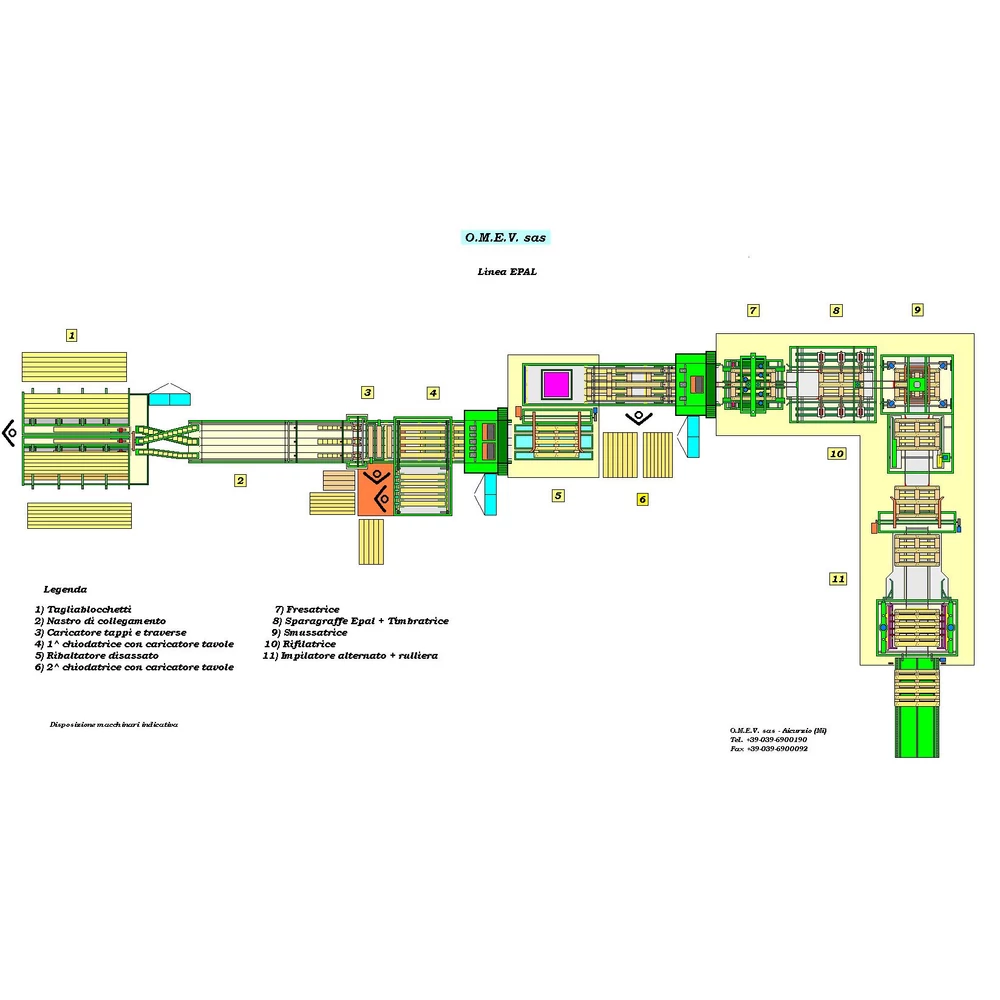

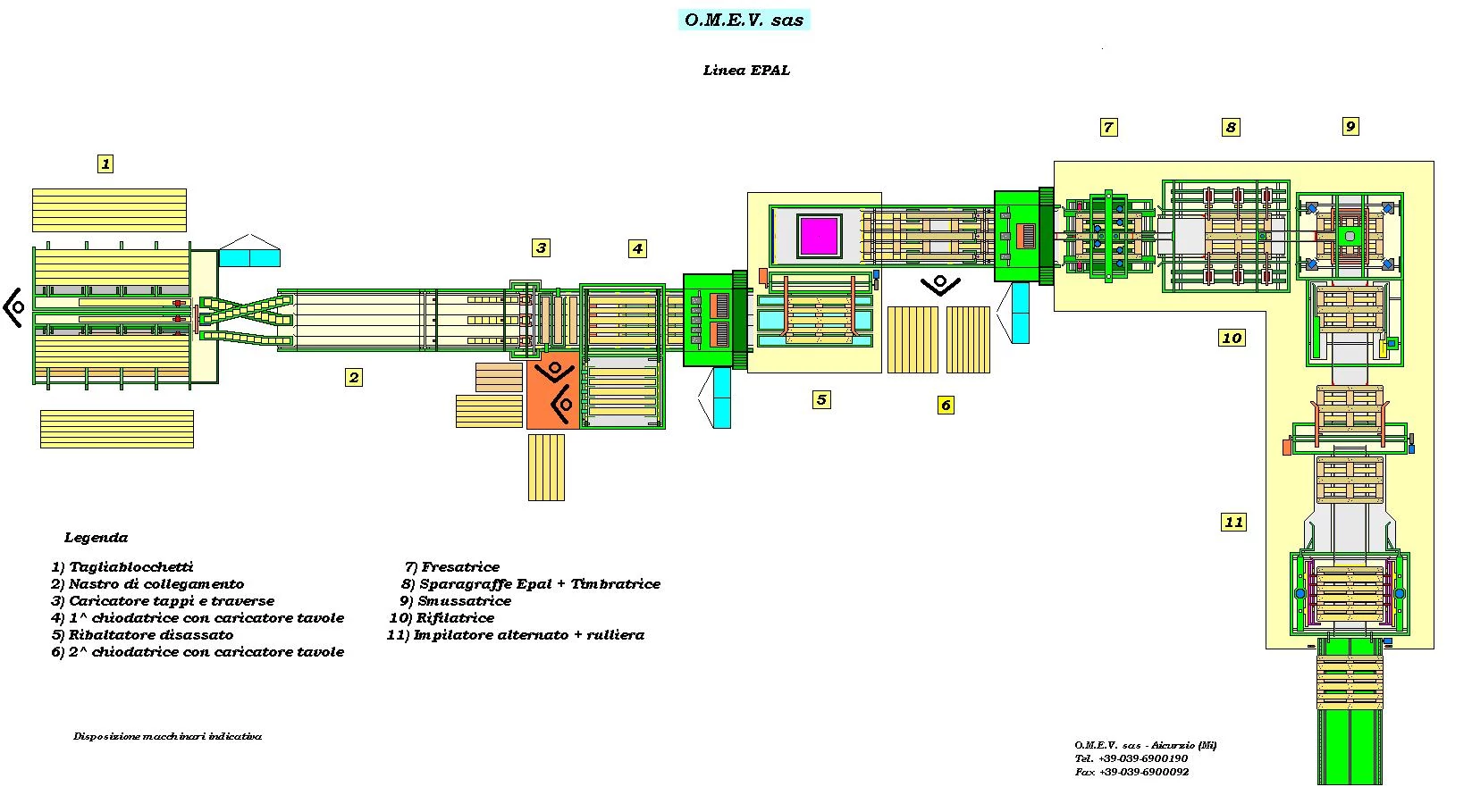

OMEV  Szegező sor  EUR/EPAL 300/órás kapacítással



1.Referencia rajz



ID/1424 CNT/r  hidraulikus raklapszegező














































































Körmök száma



db



24



Szeg hossz



mm



 15körömnél (40-90)



Szeg hossz



mm



9 körömnél(60-90)



Szeg típus







normál/gyűrűs



Körmök közötti min. Távolság



mm



25



Körmök cikk-cakk távolsága



mm



0-80



Szegező dobozok száma



db



2



Minimum raklap szélesség



mm



800



Maximális raklap szélesség



mm



1200



Minimum raklap hossz



mm



900



Maximális raklap hossz



mm



1400



Minimum raklap magasság



mm



110



Maximális raklap magasság



mm



155



Hidraulika egység teljesítménye



kW



15




Raklapelem felső terítékkészítésének betárazása utáni automata ciklussal működő szegezőberendezés sorba integrálva


A berendezés a következőket tartalmazza:



  • Láncos behordó  7 sablonos állítható –levehető egységgel

  • Lépcső

  • Vezérlő egység

  • Szélesség és hossz beállítás mechanikusan



  •
  •


2.Referencia rajz



Rb/C 180º raklapforgató motorikus előtoló szalaggal



A raklapforgató a második szegező gép elé pozícionálja a félkész raklapot előkészítve a további műveletekre.A berendezés a következő egységeket tartalmazza.



  • Masszív tartószerkezet

  • Automatikus motorikus forgatás

  • Szélesség és hossz beállítás mechanikusan



  •
  •


3.Referencia rajz



ID/1412 Tsr/r második hidraulikus raklapszegező









































































örmök száma



db



9



Szeg hossz



mm



9 körömnél(80-80)



Szeg típus







normál/gyűrűs



Körmök közötti min. távolság



mm



25



Körmök cikk-cakk távolsága



mm



0-80



Szegező dobozok száma



db



1



Minimum raklap szélesség



mm



800



Maximális raklap szélesség



mm



1200



Minimum raklap hossz



mm



900



Maximális raklap hossz



mm



1200



Minimum raklap magasság



mm



110



Maximális raklap magasság



mm



155



Hidraulika egység teljesítménye



kW



15





Raklapelem Alsó talpelemeinek szegezése a felső terítékhez automata ciklussal működő szegezőberendezés sorba integrálva



A berendezés a következőket tartalmazza:



  • Láncos behordó  8 sablonos állítható -levehető egységgel

  • Lépcső

  • Vezérlő egység

  • Szélesség és hossz beállítás mechanikusan



  •
  •


4.Referencia rajz



FR/6 Fózoló maró egység



Az alsó hosszanti élek marása 6 db marószerszám segítéségvel sorba integrálva EUR /EPAL raklapoknál kötelező műszaki secifikáció



A berendezés a következőket tartalmazza:



  • Szélesség és hossz beállítás mechanikusan

  • 6 db marófej beállítása mechanikusan

  • Szélesség és hossz beállítás mechanikusan



  •
  •


5.Referencia rajz



C /e EPAL NB azonosító belövő egység kialakítás



A vázon kiépített hely egy betárazós szegbelövő egységnek ,mely az EUR/Epal műanyag azonosító cimkét hleyezi el a raklaptuskón



Technikai leírás:



  • Az egyedi EPAL jelölés belövésére alkalmazható (a szeg belövőt nem tartalmazza)

  • A berendezés a fózoló maró egység be van integrálva



  •
  •


6, Referencia rajz



Tb/06 cimkesütő egység



A raklapokat típunak megfelelően ellátja a gyártó a raklaptípusnak és a szabvány szerinti megfelelő azonosítóval. A raklaptuskókra magas hőfokra felhevített azonosítólapokat beégeti oldalsó irányból. A berendezés a sorban van integrálva



A berendezés a következőket tartalmazza:



  • Szélesség és hossz beállítás mechanikusan

  • 6 db cimkesütő



  •
  •


7, Referencia rajz



Smt/4L sarokletörő egység



Az EUR/EPAL raklapok sarkait 4 db körfűrész egységgel függöleges lefelé haladó mozgással levágja



A berendezés a sorban van integrálva



A berendezés a következőket tartalmazza:



  • Szélesség és hossz beállítás mechanikusan

  • 4 db élletörő egység



  •
  •


8. Referencia rajz



Tg/90º  vízszintes raklapfordító egység



A sorba helyezett egység 90 fokban megfordítja a raklapot a palettázó egység raklapfogadásának előkészítésére



Technikai leírás:



  • a kombi egységbe integrálva



  •
  •


9.Referencia rajz



IMP/AL palettázó egység 180º függőleges fordítóval
















































Kapacítás



db



500 raklap/óra



Minimum raklap szélesség



mm



800



Maximális raklap szélesség



mm



1200



Minimum raklap hossz



mm



900



Maximális raklap hossz



mm



1400



Minimum raklap magasság



mm



110



Maximális raklap magasság



mm



155



Hidraulika egység teljesítménye



kW



8




A berendezés a sorba építve. Célja a raklapok egymásra illetve egymába történő helyezése. A raklapok adott magasságot követően láncos kihordó lánc segítségével a kihordópályára továbbítja



A berendezés a következőket tartalmazza:



  • Szélesség és hossz beállítás mechanikusan

  • Egymásra vagy egymásba helyezhető raklapok



  •
  •


10.Referencia rajz



Trs/fl szabadonfútó kihordópálya 5méter hosszban



A fent említett palettázó egység kitárazása során 5 méter hosszban, mint egy puffer terület a targoncás számára az  egységrakatok szállítható állapotba kerülnek a további raktározási vagy szárítási területre
