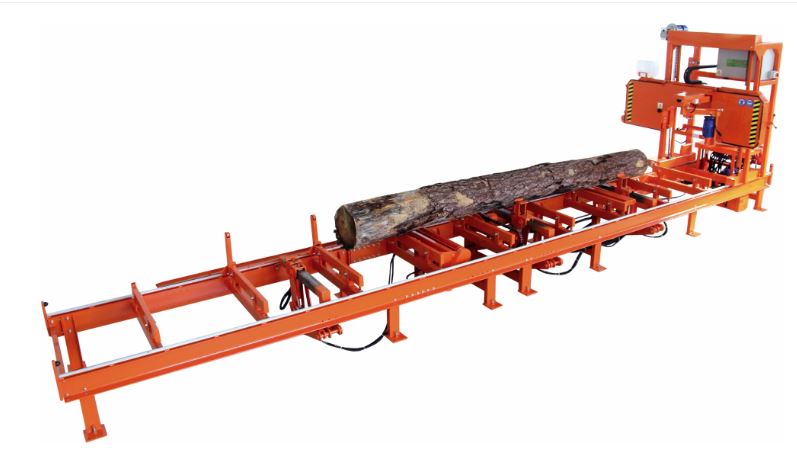

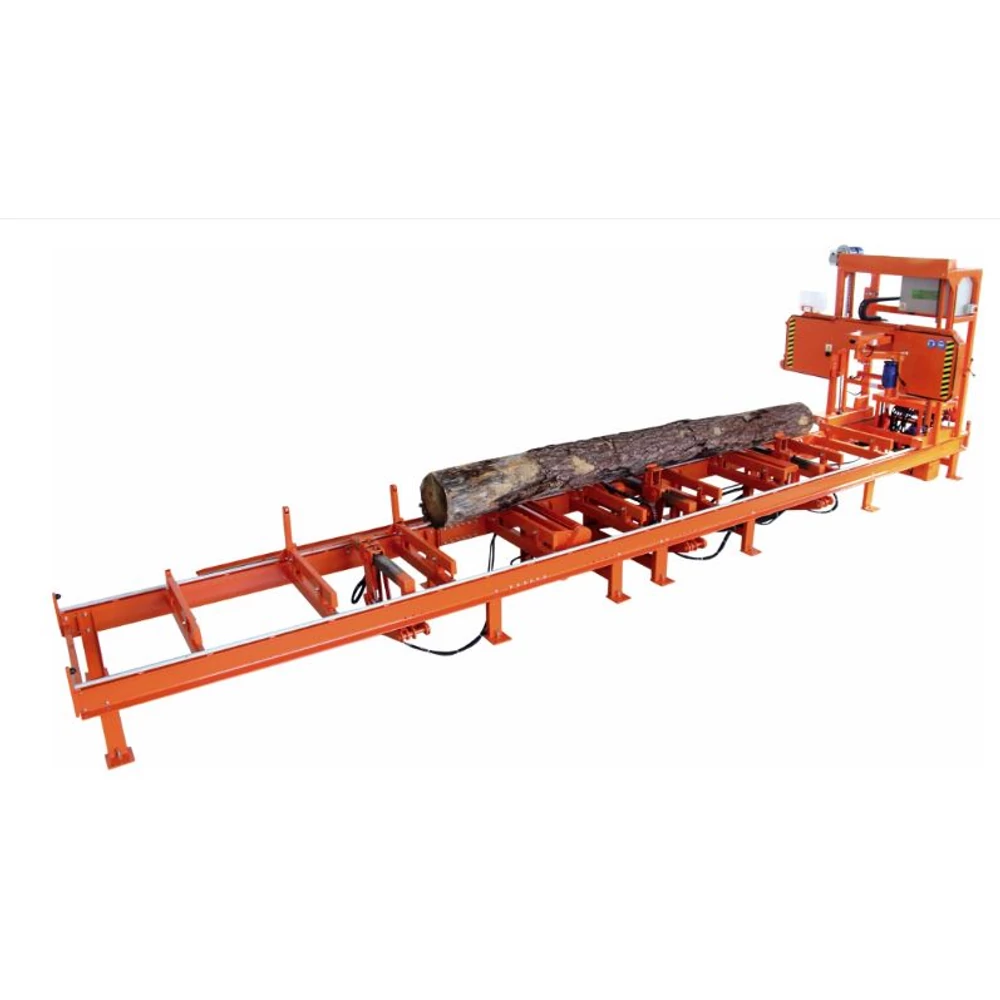

WIREX CZ-1/ZM SZALAGFŰRÉSZGÉP

Wirex CZ-1/ZM gép rönkfa feldolgozásra alkalmazható. A vágandó anyagok lehetnek deszka, padló stb. elemek. A berendezés rönk mozgatása hidraulikusan történik (leszorítás-forgatás-támasztás). A berendezés alap felszereltségébe tartozik a két karos rönkfeladó egység, amely felhelyezi az alapzatról a rönköt a vágóasztalra, opcióként kiegészíthető még 1 plusz karral.
Cikkszám: WCZ1ZM
Átlagos értékelés: Nem értékelt
Gyártó: Wirex

Leírás és Paraméterek

Wirex CZ-1/ZM gép rönkfa feldolgozásra alkalmazható. A vágandó anyagok lehetnek deszka, padló stb. elemek. A berendezés rönk mozgatása hidraulikusan történik (leszorítás-forgatás-támasztás). A berendezés alap felszereltségébe tartozik a két karos rönkfeladó egység, amely felhelyezi az alapzatról a rönköt a vágóasztalra, opcióként kiegészíthető még 1 plusz karral.

A berendezés ajánlott kiegészítő egységei lehetnek

  • Elővágó egység

  • 3 méteres sín hosszabbítás

  • automatikus méretbeállító egység

Ezen egységek meggyorsítják a ráállást a következő vágott anyagtípusra és így minőségi késztermék gyártható.

További kiegészítő egységek is rendelhetőek lsd. lenti opciós táblázat.

 A gyártás megkezdése előtt az ügyfél részre egy layot rajzot adunk, amelyen bejelölheti az egységek pozícióját. A rajzot az ügyfél aláírásával hitelesítve kezdődik meg a berendezés legyártása.



Alapfelépítés:

  • 4800 mm –es vágáshossz

  • Manuális támasz

  • Hidraulikus rönkmegfogó 2 db

  • 90 fokos támaszok

  • körmös rönkforgató



Kiegészítő egységek:

ISP-010 típusú automata méretbeállító berendezés a kezelőpulton helyezkedik el. A gép kezelője a kívánt vastagságú méretet a készüléken beállítja, ezután a vágófej automatikusan rááll az adott méretre és megkezdődhet a vágás. A méretállító programozható, le-fel irányban is tudja állítani a vágófejet, de fő funkciója a lefelé történő vágás.

A 3 méteres vázhosszabbító csavarkötéssel kapcsolódik a 6 m-es fő vázhoz. Az így hozzá illesztett egységgel maximálisan 7,8 méteres rönk dolgozható fel. A vázhosszabbító 2 db 3-m-es “U” szelvényből áll, melyet zárszelvényből álló keresztirányú bordák kötnek össze.

Figyelem a sínhosszabbítás nem tartalmaz megfogó egységeket és 90 fokos támaszt. Ezeket külön tételként kell a géphez hozzárendelni.

Az elővágó berendezés egy zártszelvényből álló tartókonzolra van felszerelve, mely a fűrészgép vágófején helyezkedik el. A tartókonzol végén egy 0,75 kW teljesítményű villanymotoron lévő fűrésztárcsa a vágófűrész előtt kb. 10 cm távolságban távolítja el a farönkre felrakódott szennyeződéseket. Ennek a jelentősége azért nagy, mert így a gépen lévő vágófűrész élettartamát és a vágás minőségét növeli.

TECHNIKAI ADATOK:

CZ-1/ZM

GÉP HOSSZÚSÁG:

6000 MM

GÉP SZÉLESSÉG:

2300 MM

GÉP MAGASSÁG:

2650 MM

GÉP SÚLYA:

1700 KG

VÁGÁSHOSSZ:

4800(7800-10800) MM

FŐ MOTOR TELJESÍTMÉNYE:

11(15) KW

ÖSSZ. MOTOR TELJESÍTMÉNY:

12 KW

KERÉKÁTMÉRŐ:

600 MM

SZALAGHOSSZ:

4800 MM

GÉP KAPACITÁS:

3,5 M3/ÓRA

FELDOLGOZANDÓ RÖNKÁTMÉRŐ:

1000 MM

ELŐTOLÁSI SEBESSÉG:

4-25

RÖNKMOZGATÁS:

HIDRAULIKUS

FŰRÉSZMŰ MOZGATÁS FEL/LE/ELŐRE/HÁTRA:

ELEKTROMOS





Műszaki adatok
Teljes méretek
hossza 6000 mm
szélessége 2300 mm
2650 mm magas
tömeg 1700 kg
Max. a rönk átmérője 1000 mm
Vágási hossz 4800 mm
Fő motor teljesítménye 11 kW
Teljesítményigény 12 kW
teljesítmény 400 V (3 fázis)
Takarmányfej
Függőleges felső / alsó elektromos
láncokon
Első / hátsó szintek - elektromos
az inverteren
sebesség 4-30 m / perc
Görgős csúszda elektromosan állítható joystick
A szíjtárcsák átmérője 600 mm
A pengék hossza 4800 mm
Hidraulikus szerelvény
betöltő kar (1 elem)
körmös rönk (1 db)
hidraulikus nyomás (1 tétel)
Szintező görgő, normál (2 db)
tolókar készlet (6 db)
Teljesítmény óránként legfeljebb 3,5 m 3
Opcionális felszerelés
3 m vagy 6 m hosszú láncfűrész meghosszabbítása
ISP-010 vágóvastagság-szabályozó
podcinak kéreg / hántoló
lánc forgó
karom rotor
szintező görgő
vízszintes henger hidraulikus hajtással
hidraulikus nyomás
lökhárító állványok (2 db)
betöltő kar - kiegészítő
a fő motor 15 kW-os cseréje
lézer
álló asztal (a hidraulikánál)
rakodási rámpa RZ / CZ-1
