Bimatic élzárógép

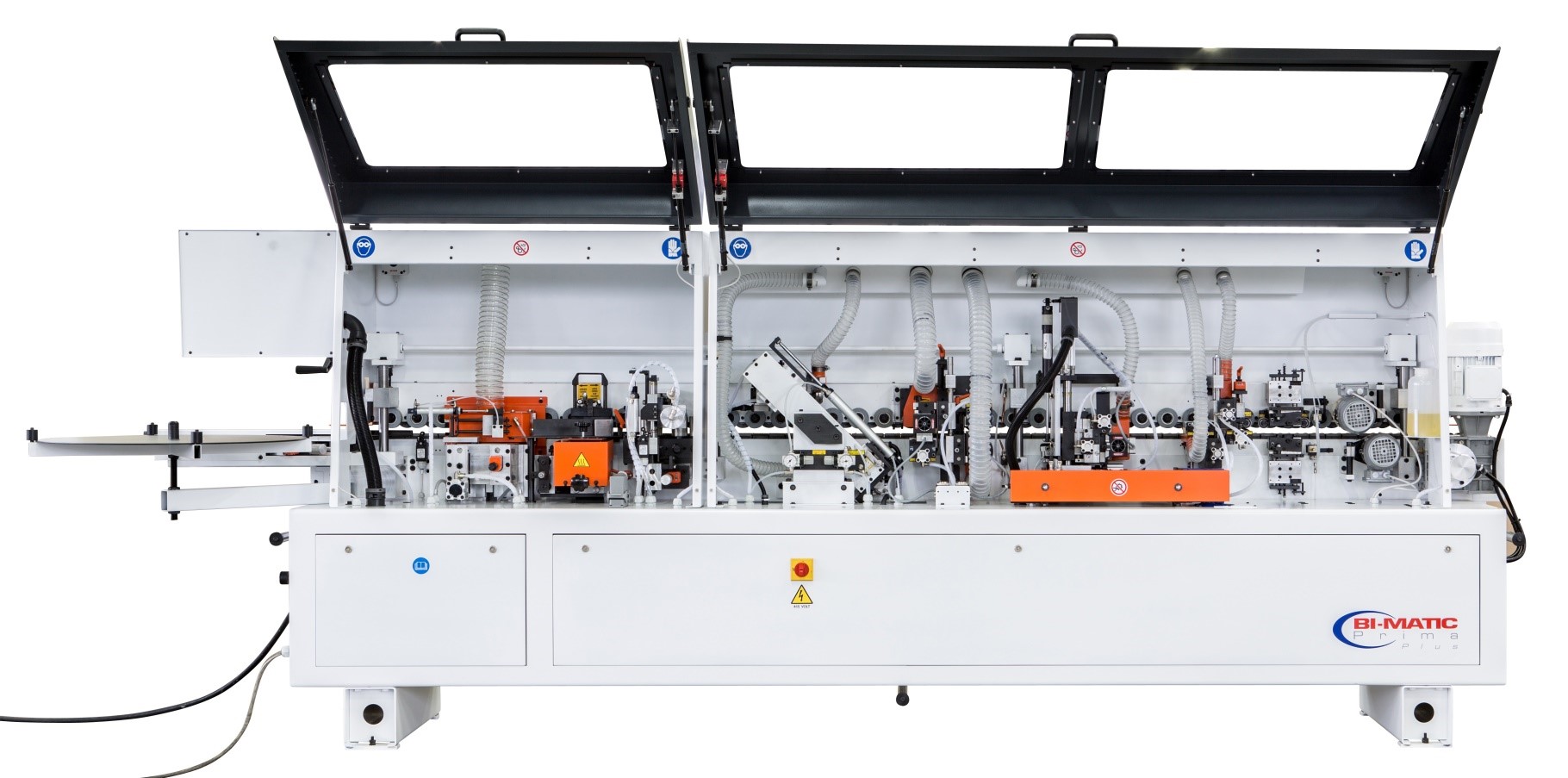

Bimatic Prima 7.3 ra élzárógép

Bimatic Prima 7.3 ra

Kis- és középüzemek számára kiemelten fontos az egyedi vevői igények kiszolgálása, amely az alapanyagok sokfélesége miatt egyre nehezebb feladat. Hatékony, rugalmas és termelékeny megoldásokra van szükség, amelyek alkalmazkodnak a változatos elvárásokhoz. A Bimatic Prima sorozatban több összeállítás is létezik amelyek megteremtik a minőségi élzárás feltételeit, sokoldalú alkalmazásra készültek, ugyanakkor megfizethető befektetésnek bizonyulnak.

Cikkszám: BIMP73ra
Átlagos értékelés: Nem értékelt
Gyártó: Bi-Matic

Leírás és Paraméterek

Bimatic Prima 7.3 ra

Kis- és középüzemek számára kiemelten fontos az egyedi vevői igények kiszolgálása, amely az alapanyagok sokfélesége miatt egyre nehezebb feladat. Hatékony, rugalmas és termelékeny megoldásokra van szükség, amelyek alkalmazkodnak a változatos elvárásokhoz. A Bimatic Prima sorozatban több összeállítás is létezik amelyek megteremtik a minőségi élzárás feltételeit, sokoldalú alkalmazásra készültek, ugyanakkor megfizethető befektetésnek bizonyulnak.

A gép felépítése röviden:

  • Állíható feladó vezető
  • Teflon bevonatos alsó elrendezésű ragasztótartály – gyorscserével
  • Végvágó olló
  • Vezérelt nyomógörgők – 3db
  • Gyémánt előmaróegység – dupla gyémántfejjel – 54 mm
  • Két motoros végvágó fűrész egység – vezérelve
  • Nagyoló dönthető szintbemaró egység - vezérelve
  • Egymotoros véggömbölyítő egység
  • Radiusz citling egység
  • Lapcitling egység
  • Polír egység

Technikai adatok:

Élanyag vastagság

0,4 – 3 mm

Min panell hossz kerekítő nélkül

80 mm

Min panelhossz kerekítéssel

130 mm

Motor teljesítmény

9 kW

Min panel szélesség

95 mm

Min panel vastagság

10 mm

Min panel vastagság kerekítő egységgel

20 mm

Max panel vastagság gömbölyítéssel

50 mm

Előtolás sebesség

7 m/perc

Elszívási teljesítmény

3 X 150 mm átm

Levegő igény

6 Bar

Gép hossza:

4 250 mm

Gép szélessége

700 mm

Gép magassága

1 400 mm

Gép súlya

1 100 kg

Gép egységek:

Állítható  feladó vezető.

  • a feladó vezető kézzel állítható meghatározott előmarási méretre.
  • 0-3 mm fogásmélység
  • Pontos állíthatóság

Teflon bevonatú alsó elrendezésű ragasztó tartály

  • Gyors felmelegedési idő – 5-6 perc
  • 1,5 literes granulátum ragasztó kapacitás
  • Automatikus hőmérséklet lekapcsolás (20 perc után 50 ° -kal alacsonyabb értékre áll be.
  • Finom állítás – a hosszú darabok esetén is folyamatos tökéletes ragasztó felhordás

Előre telepített tekercses anyag adagoló.

  • Használaton kívül kihúzza az élanyagot a melegítési zónából, így az élanyag nem lágyul meg.

Függőleges végvágó olló PVC és ABS élanyagokhoz. Elektropneumatikus vezérléssel.

Vezérelt nyomó görgős egység

  • 3 db nyomóhenger
  • Az első egy 100 mm átmérőjű hajtott nyomógörgő
  • Majd utána 2 db ellentétes fokú 50 mm nyomogögő

EW 112 - 12 colos érintőképernyő

  • Windows vezérlés
  • Teljes program vezérlés
  • Minden egység külön szabályozása
  • Egységek pontos átláthatósága
  • Logikus vezérlési folyamat

USB-port USB-kulccsal a programok mentéséhez és Ethernet-port a távszolgáltatáshoz

IPAR 4.0

CE norma

Összes gép jobb oldali kialakítású

Vezérelt gyémánt előmaró egység

  • Az első egység szembe forog, a második pedig azonos az előtolás irányával, így elkerülhető szálkiszakadás.
  • 2 x 1,5 kW-os előmaró motor
  • 12.000. RPM
  • 60 mm átmérőjű gyémánt szerszám
  • 50 mm élanyag magasság
  • Központi nullpont igazítás
  • Szerszám méret: 60 x 54 x Z2+2 / 20

Vezérelt végvágó fűrész

  • Kettő – önálló 0,4 Le fűrészmotor
  • 0 – 15 fokos döntés
  • 12.000 RPM
  • Fűrészlap átm. 80 mm
  • 10 – 40 mm élanyag magasság
  • Döntése a vezérlő egységből állítható
  • Minimális munkadarab hossz: 70 mm

Panel szélesség: min 0,8mm – max 50 mm

Max vágási keresztmetszet: 3 x 54 mm

Dönthető nagyoló szintbemaró – több rádiusszal.

  • Manuálisan határozhatjuk meg, hogy a 0,4 mm, a 0,6 mm, 1 mm vagy 2mm-t kívánjuk-e használni.
  • Gyors cserés motor kialakítás
  • 2 db 0,75 LE motor
  • 12.000 RPM

Vezérlésből állítható.

Panel vastagság: 0.8-50 mm

Élanyag vastagság: 0,4-3mm

A gyémánt szerszámot egyeztetni kell rendelés előtt!

PR 02 kerekítő egység

  • A 2 mm-es élek pontos lekerítése
  • 50 mm élanyag magasság
  • Pneumatikus pozicionálás
  • 1 db 0,4 LE kerekítő motor, 6 késsel
  • 12.000 RPM
  • Két pozíciós revolverfej
  • Gyorscserés szerszám kialakítás
  • 50 mm-es szerszám átmérő
  • Élanyag vastagság:

0,4 – 3 mm

Vezérlésből kapcsolható

Radiusz citling egység

  • A maró egység után megmaradó ciklois ívek letisztítását végzi
  • Vízszintes és függőleges másoló egységek
  • Rádius: 2 mm

Vezérlésből állítható

RCL lapcitling aggregát

  • Az esetlegesen fennmaradt ragasztó maradékot távolítják el.

Polír aggregát

  • két polír korong fényesíti a kialakított élanyagot
  • 2 db 0,35 kW motor
  • 100 mm átm
  • döntési lehetőséggel
  • Riepe-LP fényesítő rendszerrel

Technikai adatok
Élanyag vastagság 0,4 - 3 mm.
Min panel hossz 80 mm ca.
Min panel hossz kerekítővel 130 mm ca.
Intallált teljesítmény 9 Kw ca.
Min panel szélesség 100 mm ca.
Min. panel szélessége kerekítő egységgel 300 mm ca
Max vastag panel előmarással 50 mm ca.
Max. Panel vastag kerekítő egységgel 50 mm ca.
Max vastagság előmaró és kerekítő nélkül 50 mm ca.
Min panel vastagság 10 mm. ca.
Előtolási sebesség 9,6 m/perc
Elszívócsonk átmérő 2 X Ø 150 mm.
Volt 400 V / 3 fasi / 50 Hz
Szükséges sűritett levegő 6 ATM
Gép méretek
Hossz 4.250 mm
Szélesség 700 mm.
Magasság 1.400 mm.
Súly 1.100 Kg
